水平式三轴椭圆振动筛

水平式三轴椭圆振动筛在椭圆振动筛的基础上研发的一种新型筛机，兼备了倾斜式圆震动筛和水平式直线震动筛的各自的优点，具有透筛性好、处理能力大、安装高度小的特点，是各种矿山、石矿场、移动式筛分站的理想设备。

水平式三轴椭圆振动筛三轴驱动改善了筛框受力状态，减轻了单个轴承负荷，侧板受力均匀, 减少了应力集中点, 改善了筛框的受力条件,提高了筛机的可靠性和寿命，为筛机的大型化奠定了理论基础。由于其水平安装，有效的降低了机组高度，能很好的满足大、中型移动式筛分机组的需要。

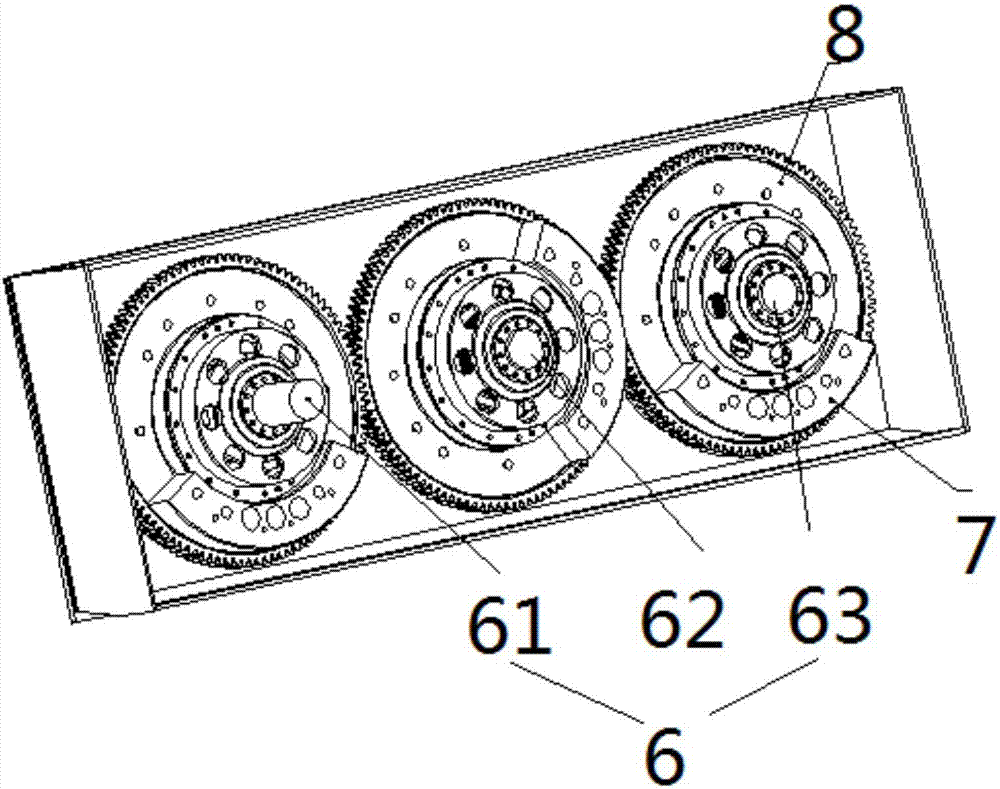

三轴椭圆振动筛齿圈

三轴椭圆振动筛齿圈

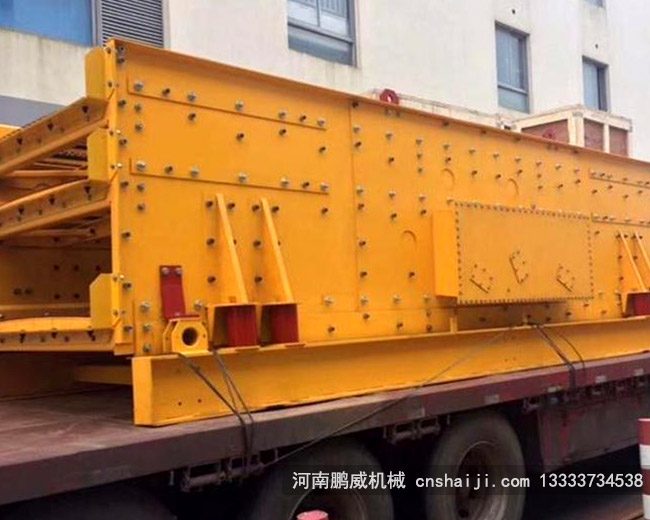

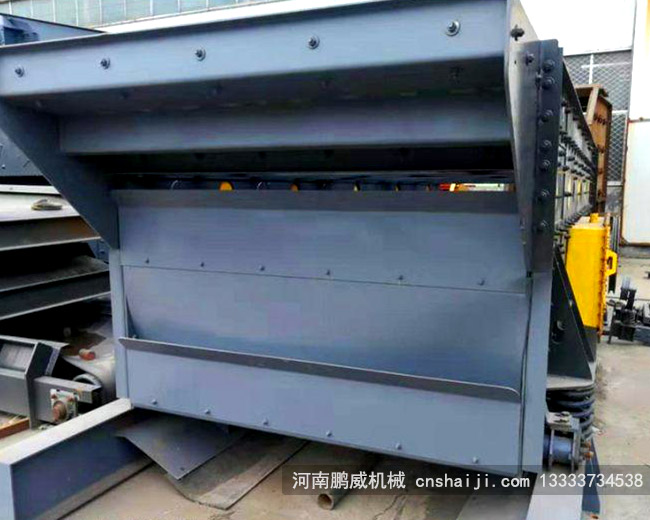

椭圆振动筛真机图片

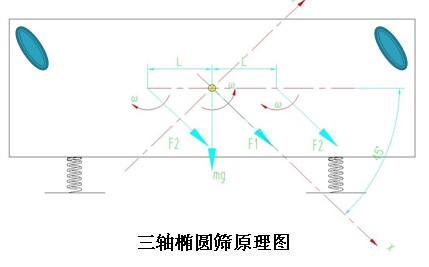

结构工作原理

水平式三轴椭圆振动筛动力从电机经三角皮带传递至激振器主动轴、齿轮振动器，实现三根轴同速旋转，产生激振力，激振器与筛箱高强度螺栓联接，产生椭圆运动。物料在筛面上随筛机高速椭圆运动，迅速分层、透筛、向前，最终完成物料的分级。

型号参数表格

型号	筛面规格 宽*长（m*m）	筛面面积 m?	筛面		最大进料粒度 (mm)	双振幅 (mm)	振动频率(r/min)	处理能力(t/h)	电机功率(kw)	重量   （t）
			层数	筛网
2TYS1852	1.8*5.2	9.45	2	编织	150	14-18	645-875	120-250	22	7.6
3TYS1852	1.8*5.2	9.45	3	编织		14-18		120-250	30	8.7
2TYS1860	1.8*6.0	10.8	2	编织		14-18		160-320	37	9.2
3TYS1860	1.8*6.0	10.8	3	编织		14-18		160-320	37	11.2
2TYS2060	2.0*6.0	12	2	编织		14-18		200-385	37	10.5
3TYS2060	2.0*6.0	12	3	编织		14-18		200-385	45	12.3
2TYS2460	2.4*6.0	14.4	2	编织		14-18		240-462	45	13.2
3TYS2460	2.4*6.0	14.4	3	编织		14-18		240-462	45	15.1

• 1、处理能力大，筛分效率高；
• 2、筛机运行轨迹为椭圆形，运动平稳，功耗低；
• 3、双振幅（15-19mm）、振动方向角（30°-60°）、振动频率（645-875r/min）可调，调整方便、简捷；物料筛分顺畅，不易堵孔、堵料。
  4、三轴驱动强迫同步激振，能使筛机获得稳定的工作状态，对要求处理量大的筛分尤其有利；
  5、三轴驱动改善了筛框受力状态，减轻了单个轴承负荷，侧板受力均匀, 减少了应力集中点, 改善了筛框的受力条件,提高了筛机的可靠性和寿命，为筛机的大型化奠定了理论基础。
  6、由于其水平安装，有效的降低了机组高度，能很好的满足大、中型移动式筛分机组的需要。
  7、轴承稀油润滑，有效降低了轴承温度，提高了寿命；
  8、同样的筛分面积，椭圆振动筛产量可提高1.3－2倍。
